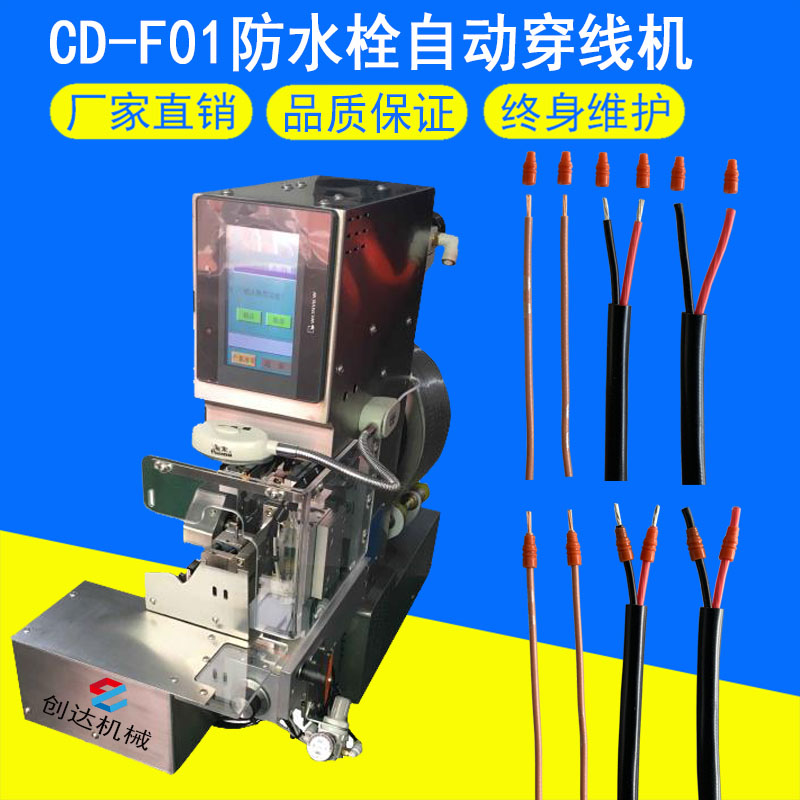

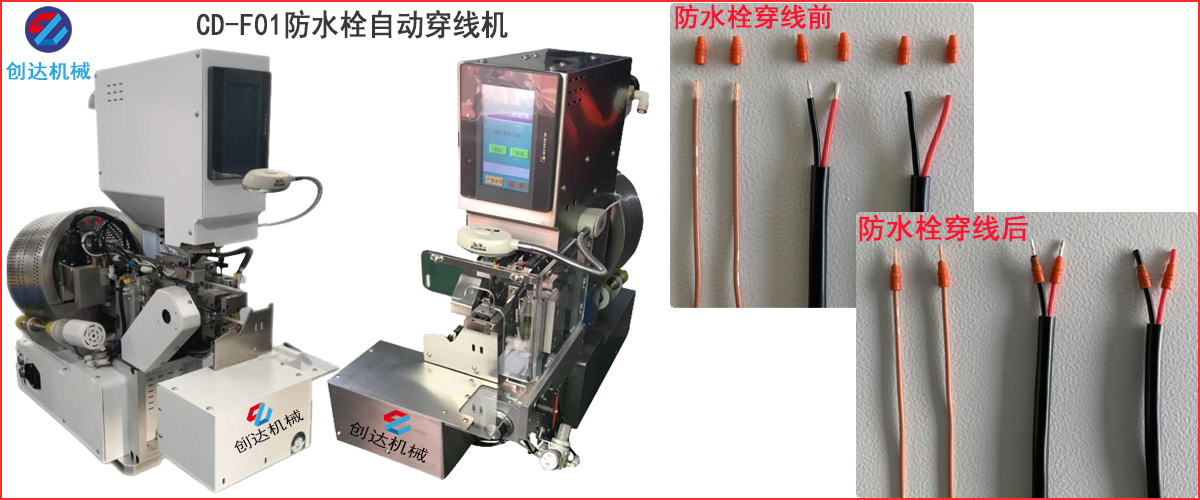

CD-F01防水栓自動穿線機參數

   創達機械之CD-F01防水栓穿線機，是一款自動送料將防水栓穿引到電線的設備，主要應用于防水汽車線束等，整機工作原理為：網篩式精密振動盤將散裝防水栓自動分料，吹氣篩自動將防水栓分方向，通過電磁直振自動排序，落入擴張器，通過導針將防水栓孔徑擴張，人工輔助放入之電線通過杯口推爪等輔助結構自動和防水栓導入，穿栓位置可調，通過更換過料裝置可適應不同尺寸防水栓。整機性能穩定，操作方便，維護簡單，磁性開關自動感應檢測，缺料或氣壓低下等故障自動報警停機。
   整機PLC系統，人機界面觸控屏調節，自動感應啟動，日本原廠SMC電磁閥/氣缸/精密調壓閥，精密加工件，精密調節組件，穿入防水栓針狀擴孔裝置，杯口狀導向入料，確保穿栓線材導體不散開和返銅絲，多芯護套線和單支電子線剝皮與否均可；模組式結構，不同規格防水栓更換入料工裝簡單便捷。
設備參數：
產品名稱：防水栓自動穿線機
產品型號：CD-F01
使用電源：安全接地市電AC 220V  50-60Hz
使用氣源：潔凈干燥氣壓0.4-0.6Mpa
適用防水栓最大直徑：φ10.0mm
適用防水栓最長長度：<11.0mm
電線剝芯線皮長度：<8.0mm
多芯護套線剝外皮長度：≥35.0mm
穿栓單循環時長：0.7-1.0S/次
綜合產能：2-3K/H
穿栓精度：±0.2mm(穿栓位置可調)
外形尺寸：440mm*230mm*290mm
重量：35kg
